点击上图可放大同轴视频信号防雷
4、8、16路视频信号防雷器
- 商品详情

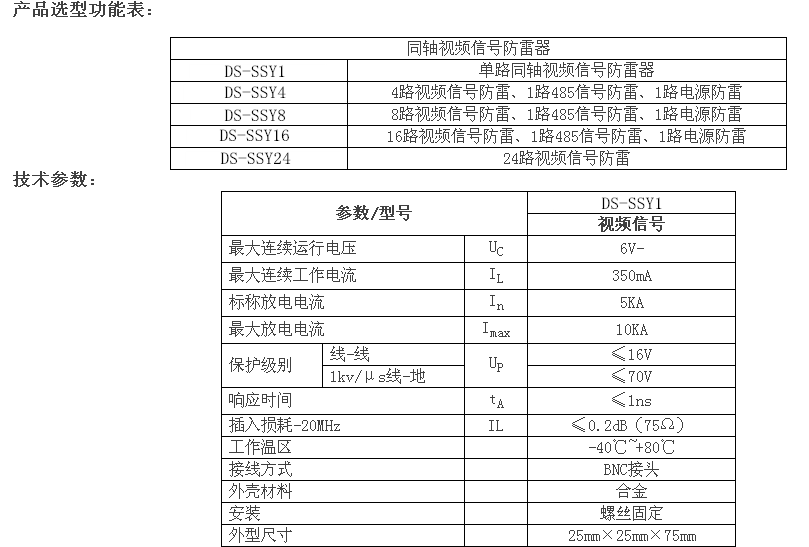

- 技术参数
- 尺寸图
- 文档下载
应用范围：
单路视频信号、4路、8路、16路、24路视频信号防雷器，主要适用于视频监控系统中的摄像机、硬盘录像机、矩阵、视频光端机、视频分配器等监控设备的雷电及电涌防护。
产品特点、性能说明：
4路、8、16路视频信号防雷器。内含电源线路、视频信号线路及485信号线路三种线路的防雷保护。本产品采用金属外壳全屏蔽封装，安装方便，16路、24路视频信号可固定安装在标准19”机柜中。
电源插座防雷部分：电源交流220V、10A电源插座1个。电源插座防雷主要由德国EPCOS(爱普科斯)品牌氧化锌（MOV）压敏电阻及大通流容量放电间隙组。电源防雷具有通过雷电容量大、体积小、响应时间快、输出残压超低等特点；
信号防雷部分：信号防雷由台湾CCD（康可）瞬态抑制二极管及大通流容量气体放电管等元件组成。防雷器内部有多级防雷保护功能，具有通过雷电容量大、动作时间超快、插入损耗小、箝位准确、输出残压低等优点。防雷器串联连接在线路中，产品采用多级防雷抗过压保护设计，有效抑制线路中感应到的高电压、大电流。
接线注意事项：
安装防雷器前，请确认220V电源防雷插座后端设备功率不得超过2000W，否则可能引起防雷设备损坏或被保护设备损坏。
信号防雷器串联接入线路中，“IN、线路”端连接外引线路，“OUT、设备”端连接受保护设备，不可接反； 三合一防雷器中485信号线路防雷，与“DATA”相对应的端子连接信号线路，两条信号通道一一对应接入线路中的+、－极。
为使防雷效果达到设定的通过雷电容量，防雷器PE地线应与地线有良好的接触，接地电阻应符合防雷规范要求，并且接地线尽量做到粗、短、直。
防雷器在不接地情况下使用仍有部分防雷保护功能，能限制线路与线路之间的电压，但通过雷电的容量不能达到设定值！
防雷器不防水，室外安装时需安装在雨雪淋不到的地方，应保持产品外观干净，无导电灰尘或是强酸碱气体腐蚀引起接线端子短路或是接触不好。
