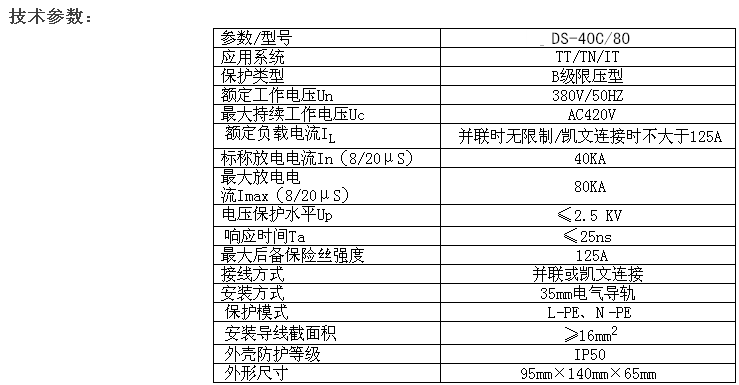

- 技术参数
- 尺寸图
- 文档下载
产品设计、应用依据标准：
《底压配电系统的电涌保护器（SPD）性能要求和试验方法》
IEC 61643-1《接至低压配电系统的浪涌保护器》
GB/T 18802.21-2004 《低压电涌保护器 第21部分 电信和信号网络的电涌保护器(SPD)-性能要求和试验方法》
《建筑物防雷设计规范》GB 50057-94(2000年版)
《建筑物电子信息系统防雷技术规范》GB 50343-2004
采用德国先进的浪涌保护设计方案，按国家严格生产管理标准生产。
应用范围：
B级电源防雷模块适用于配电屏、网络通讯机房、监控控制机房、消防控制机房、微波发射站、住宅小区、企事业单位等，安装在低压配电系统电源线路从LPZ0进入LPZ1区，作为电源线路中的第一级防雷抗电涌保护。
C级电源防雷模块适用于配电屏、网络通讯机房、监控控制机房、消防控制机房、微波发射站、住宅小区、企事业单位等，安装在低压配电系统电源线路从LPZ1进入LPZ2区，作为电源线路中的第一级防雷抗电涌保护。
D类串联电源防雷器应用于LPZ1或LPZ2区至LPZ3区交界处。通常安装在设备前端，属于电源线路第三级精细防雷电保护及抗电涌保护。通常安装在用电设备前端，如住户配电箱、计算机中心设备、监控机房设备、信息设备等电子设备和控制设备电源线前端。
产品特点、性能说明：
电源防雷模块符合国家GB18802.1-2002/IEC61643-1:1998标准和YD/T1235.2-2002产品设计及测试标准。模块核心器件为大容量MOV，产品具有大通流量，单片模块最大通流容量可达20KA（8/20μS）。可采用并联连接与凯文连接，输出残压低，模块响应时间快。模块内置失效脱扣保险装置，在失效时能自动脱离电网，可防止发生电源线路短路现象。正常失效指示功能：绿色窗口正常，红色窗口故障。
可选择不同的组合方式，配搭容易，适用于TN/TT/IT电源系统。B、C级防雷模块4片组合时是三相电源线路中使用，2片组合时是单相220V电源线路中使用。
D类电源防雷模块额定工作电压分有220V、交流/直流24V、交流/直流12V三种，如有特殊可订制。根据用电设备的工作电压选择。防雷器主要由大通流容量氧化锌（MOV）及进口气体放电间隙组成，具有通过雷电容量大、体积小、响应时间快、输出残压低等特点，防雷有有正常、失效指示功能。
