点击上图可放大双绞线信号防雷器
- 商品详情

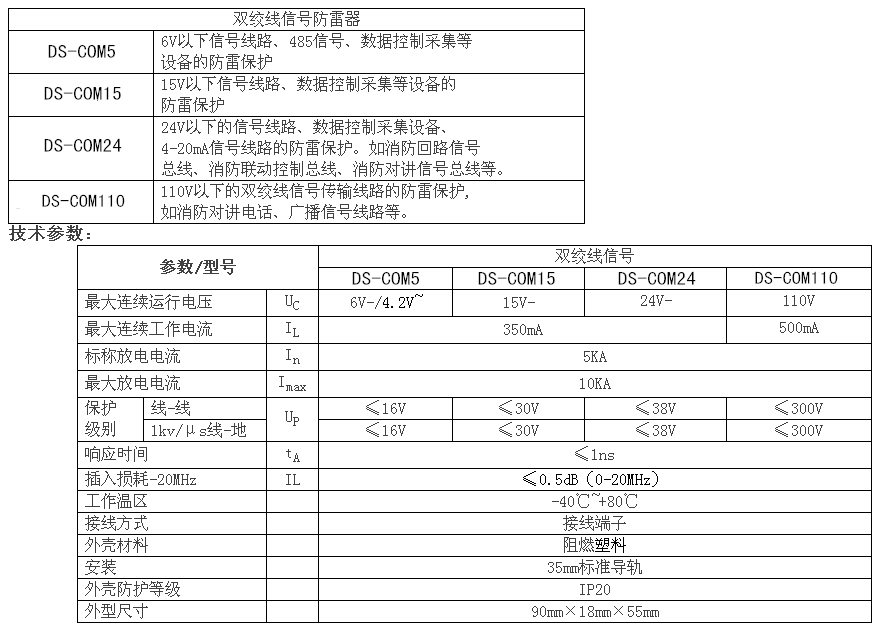

- 技术参数
- 尺寸图
- 文档下载
产品特点、性能说明：
双绞线信号防雷器模块化封装，可安装固定在35mm标准导轨上，信号防雷器跟D类电源防雷器一起安装时可组成可针对多种线路进行保护，多个组合安装时可配接地铜排。
信号防雷由台湾CCD（康可）瞬态抑制二极管及大通流容量气体放电管等元件组成。防雷器内部有多级防雷保护功能，具有通过雷电容量大、动作时间超快、插入损耗小、箝位准确、输出残压低等优点。防雷器串联连接在线路中，产品采用多级防雷抗过压保护设计，有效抑制线路中感应到的高电压、大电流。
接线注意事项：
安装防雷器前，请确认双绞线信号防雷与接入的信号电压是否相符，否则可能引起防雷设备损坏、被保护设备损坏或是达不到预期的防雷效果。
信号防雷器串联接入线路中，“IN、线路”端连接外引线路，“OUT、设备”端连接受保护设备，不可接反；“1、1”端子为一条信号通道，“2、2”端子为一条信号通道，一一对应接入线路中的+、－极，1、2不分+、－极。PE端子两端属直通，将其中一端接地线。
为使防雷效果达到设定的通过雷电容量，防雷器PE地线应与地线有良好的接触，接地电阻应符合防雷规范要求，并且接地线尽量做到粗、短、直。
防雷器在不接地情况下使用仍有部分防雷保护功能，能限制线路与线路之间的电压，但通过雷电的容量不能达到设定值！
防雷器不防水，室外安装时需安装在雨雪淋不到的地方，应保持产品外观干净，无导电灰尘或是强酸碱气体腐蚀引起接线端子短路或是接触不好。
